Ethernet 802.3

Ethernet est issue des travaux des sociétés DEC, Intel et Xerox dans les années 70, à la suite de leurs recherches pour l'interconnexion de matériels de marques différentes.

Normalisé 802.3 par l'IEEE, cette norme est désormais incontournable. Depuis 1990, Ethernet est le standard ouvert le plus reconnu, autant pour les réseaux filaires que pour les réseaux cellulaires (cf. les normes 802.11).

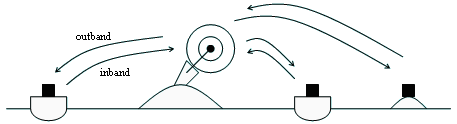

Le principe d'Ethernet est basé sur la technique Aloha développée à l'université d'Hawaii dans les années 60.

PrincipeALOHA: L’émetteur attends l’acquittement à chaque fois qu’il émet, il décide d’un timeout aléatoire (tps d’attente avant de réémettre). A chaque réémission, on augmente le timeout.

Cette technique a évoluée pour aboutir à la méthode d'accès CSMA/CD (Carrier-Sense Multiple Access/Collision Detection). Cette méthode consiste à écouter le support de transmission afin de ne pas émettre tous en même temps. Ainsi, tous les ordinateurs peuvent émettrent sur un même canal de transmission lorsque celui-n'est pas occupé. Et les destinataires identifient les trames qui les concernent parmi celles qui circulent.

Ethernet en 802.3 Version 1 offre un débit de 10 Mbit/s. Les données sont transmises par trames de 1500 octets à la vitesse de 10Mb/s.

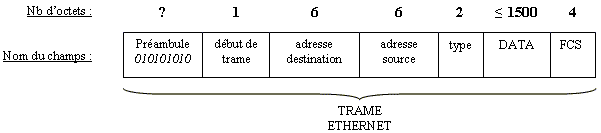

Un préambule permet la synchronisation du récepteur, ensuite un indicateur présente le début de la trame qui commence par l'adresse de destination sur 6 octets, suivi de l'adresse de source également sur 6 octets, les 2 octets suivant donnent (en ethernet) le type de données transportées, puis après les données elles-même, 4 octets sont réservés au FCS pour contrôler l'intégrité de la trame.

Les adresses dites MAC (pour 'Medium Access Control') ou 'adresses de controle d'accès au média', sont en fait les adresses PHYSIQUES des matériels réseau. Elles sont constituées de 2 fois 3 octets, les 3 premiers identifiant le constructeur qui s'est vu attribué ce numéro par l'IEEE (exemple: 0020AF est le numéro de 3COM Corp.), les 3 derniers octets sont attribués de manière unique par le constructeur à son matériel.

Tableau des différentes catégories de topologies Ethernet :

Ethernet Standard	10 Base 2	pour un débit de 10 Mb/s. sur une distance max d'environ 185m (2*100) supporte 30 machines maximum. c'est un câblage en coaxial fin d'ou son appellation de 'Thin Ethernet'.
	10 Base 5	pour un débit de 10 Mb/s. sur une distance max d'environ 500m (5*100). 100 machines maximum. c'est un câblage en coaxial épais ou 'Thick Ethernet'.
	10 Base T	pour un débit de 10 Mb/s. la distance entre la station et le concentrateur ne doit pas dépasser les 100m. c'est un câblage de paires torsadées.
	10 Base FX	pour un débit de 10 Mb/s. sur une distance max d'environ 2Km. c'est un câblage en fibre optique.
Fast Ethernet	100 Base T4 (Peu utilisé)	pour un débit de 100 Mb/s. Câblage UTP (4 paires).
	100 Base TX	pour un débit de 100 Mb/s. Câblage STP ou UTP (2 paires torsadées).
	100 Base FX	pour un débit de 100 Mb/s. utilise 2 fibres optiques. 400m max par segment.
Ethernet Gigabit	1000 Base CX	pour un débit de 1 Gb/s. avec 4 paires UTP sur une distance de 25m max.
	1000 Base SX	pour un débit de 1 Gb/s. fibre optique multimode. sur une dsitance de 500m max.
	1000 Base LX	pour un débit de 1 Gb/s. fibre optique monomode. sur une distance de 3Km max.
